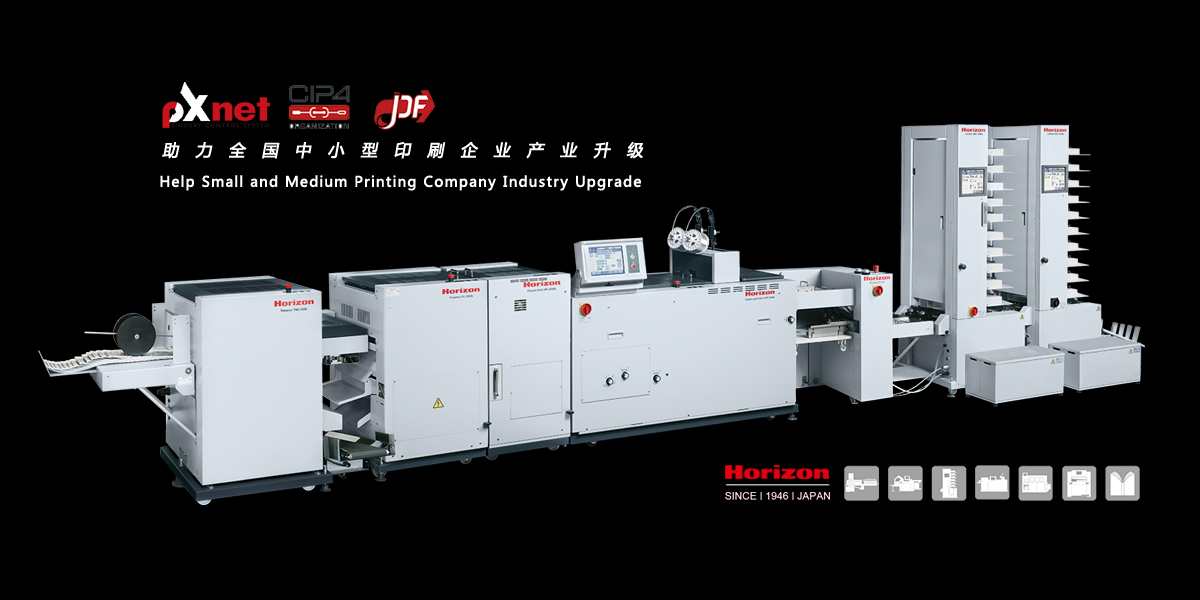

Horizon SPF-200A 全自动订折机

SPF-200A系列书册装订系统生产力高,全自动转换并且操作非常简单。 配页塔支持单张纸配页、折页后的书贴配页、并配有远程无线遥控器,无需人员频繁跑动,随时监测书册质量。

彩色触摸屏,操作简单不停机操作,高速度生产可实现数码印刷成套进纸,配备内页、封面进纸及手动进纸模块。成品托盘具有预置成品堆叠区分功能,操作人员可以任意设定数量、方便计数打包。配有钉线进纸传感器与闯纸传感器提高生产力和效率

产品亮点

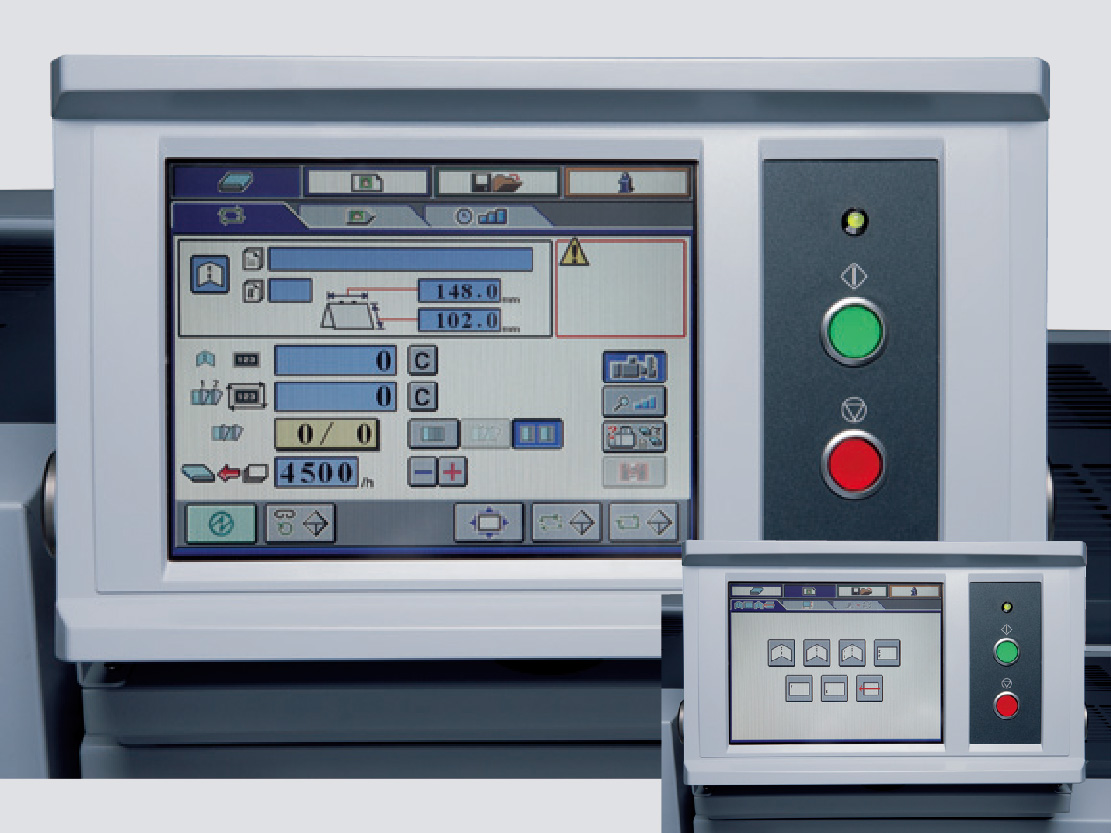

  • 彩色触摸屏

    10.4英寸彩色触摸屏操作直观,一目了然。可输入并保存200项作业设置,方便搜索与调出。可从SPF-200A控制面板上控制配页系统和前切口裁切。当运行时可在线进行微调以达到高质量装订。 数码集纸模块:封面与内页进纸后在集纸模块高速收齐,并整本传送至订折模块,确保订折模块不降速,具有在线不停机自动排废功能。

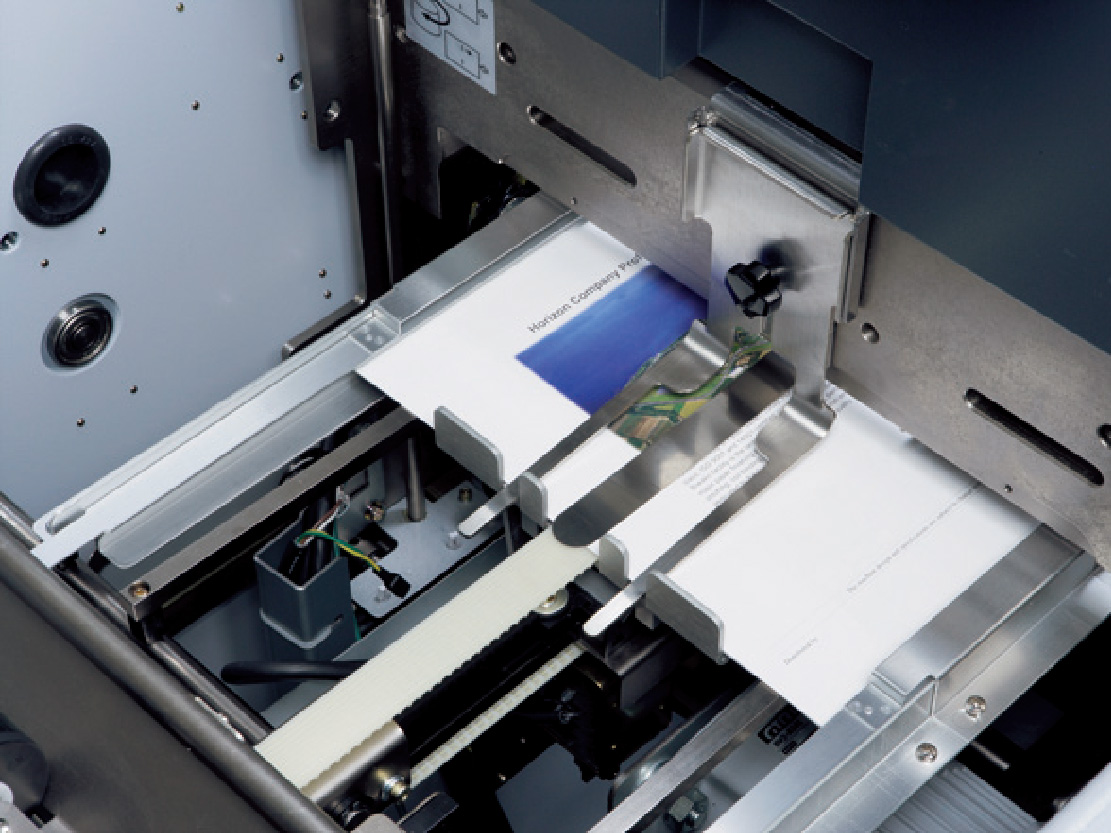

  • 手放书板: IFU-200

    有三种手放书模式可供选择:手放书模式(顶部进纸):手放书的纸张在配页机配出来的书本上面。手放书模式(底部进纸):手放书的纸在配页机配出来的书本之下。单手放书模式插入书册。数码供纸模块具有标记传感器,标记传感器位置可任意放置,不影响排版。 数码供纸模块为开放式送纸平台,可实时清楚进纸状态,支持紧急作业插入。

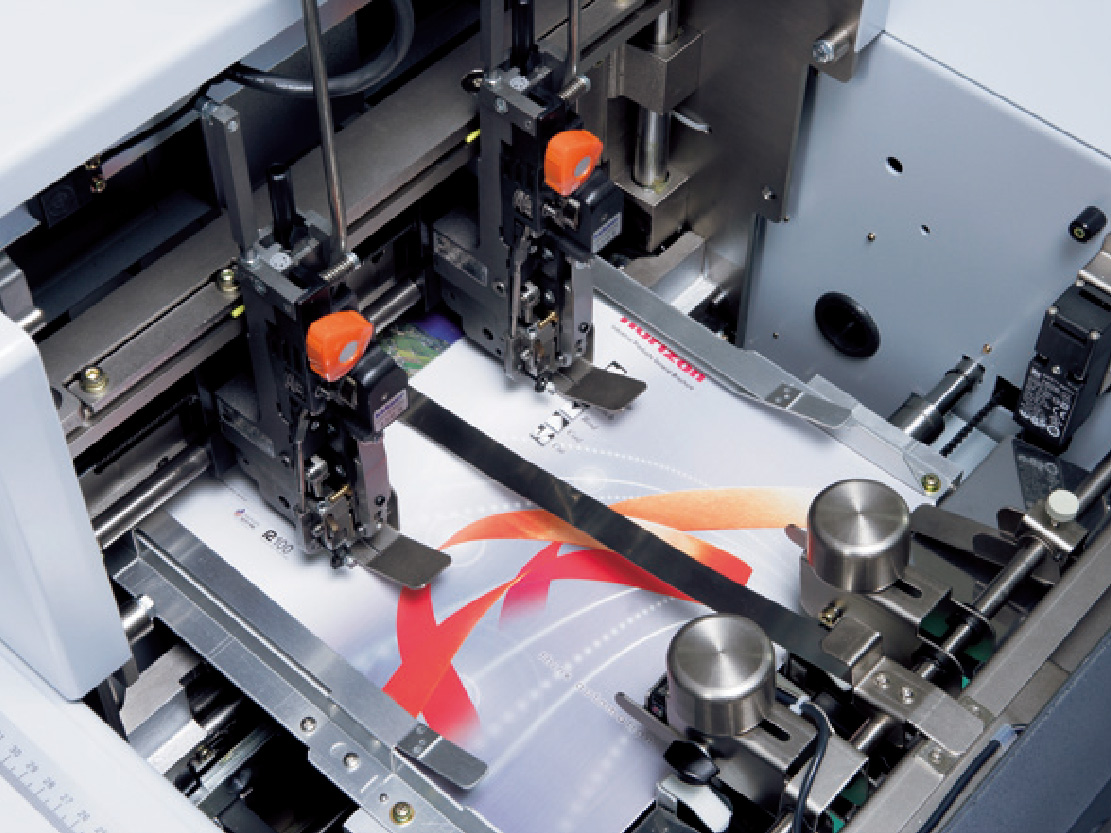

  • 骑订

    当铁丝池里将空了或卡住时,铁丝进纸传感器发出提醒,系统停止以防止生产出无骑订的书册。为确保质量,采用Hohne钉头。骑订的位置和距离根据输入的尺寸自动设置。 联线塔式吸风配页收纸模块:20格双塔同时配页,采用吸风转子进纸方式并配有独立气泵,收纸模块采用36厘米双托盘,可左右错开收纸或直立收纸,具有在线不停机自动排废功能。

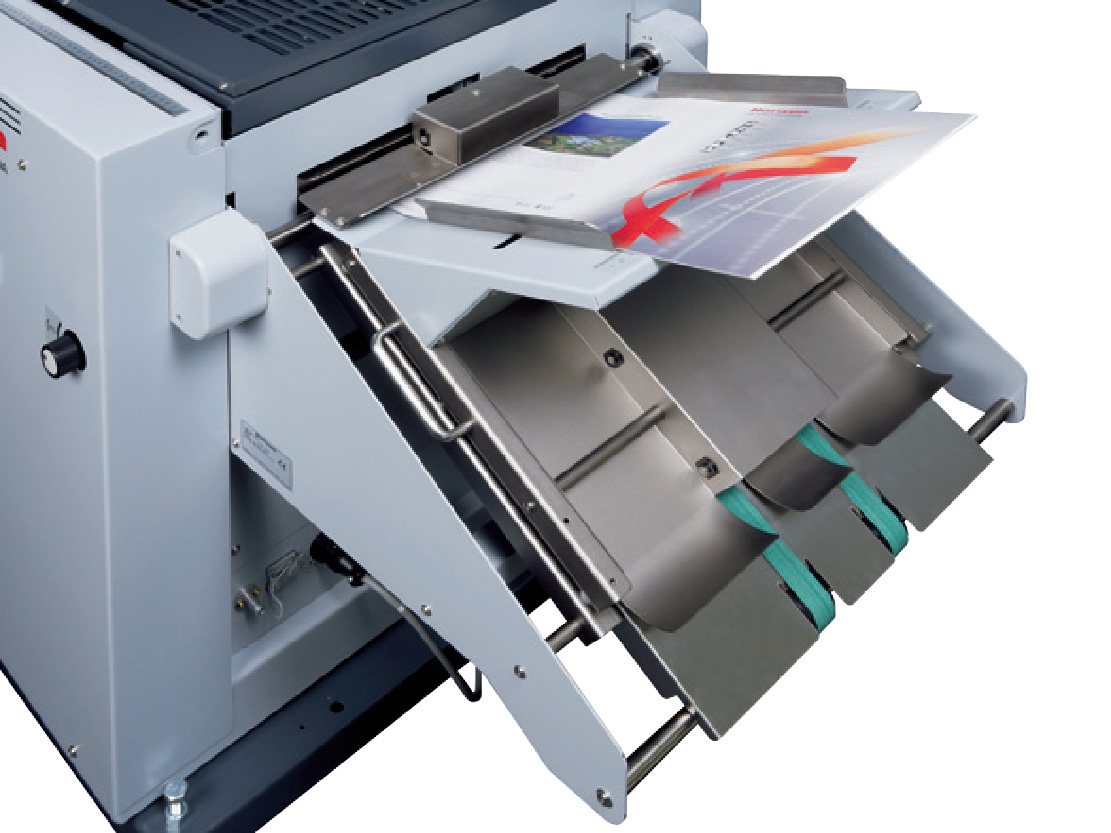

  • 闯动及裁切

    可设置闯纸计数与闯纸可处理各类纸张。 切刀采用伺服马达驱动,确保高速的同时提供准确的裁切。切刀刀尾带有吹风,可将纸屑吸到纸屑箱,保证裁切区域的清洁,提高裁刀寿命。

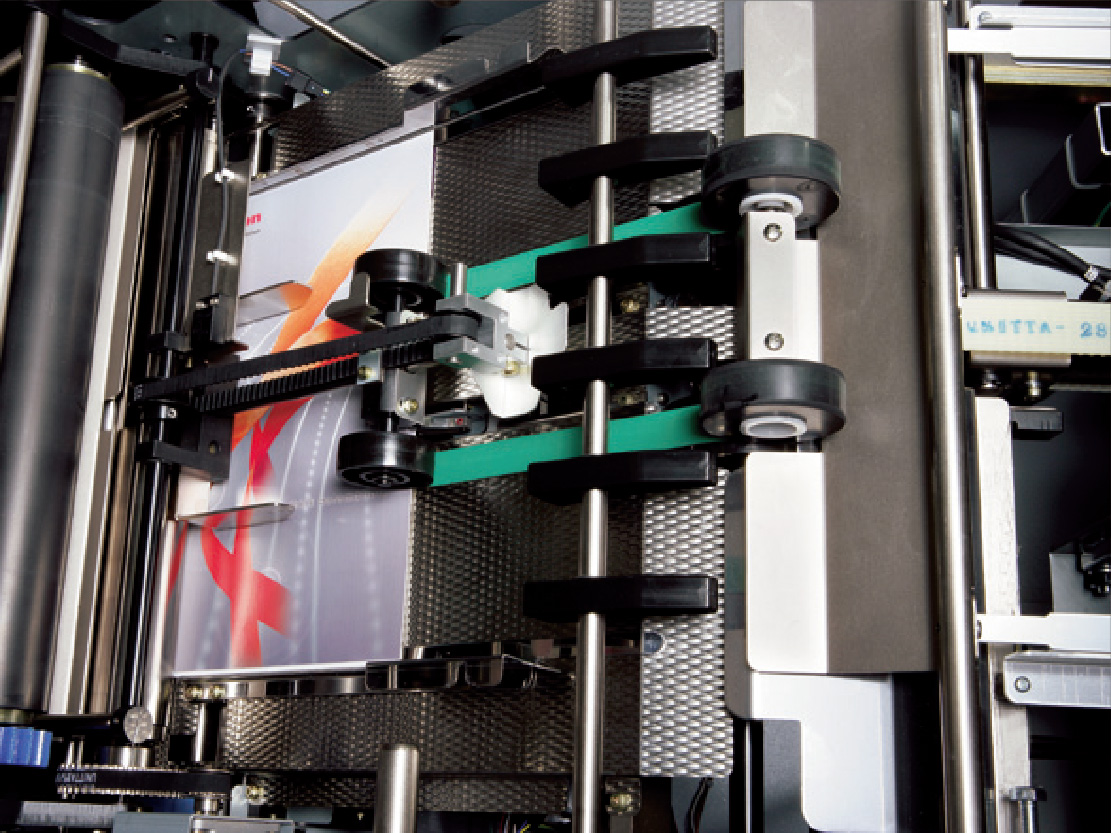

  • 折页

    根据书册厚度折页辊和压力辊间隙自动调整。闯纸传感器检测闯纸错误并排出错误的书本至排废托盘上。折页装置采用四侧定位方程,顶部到底部导向板进行对准,确保折页的准确性。根据纸张厚度,自动调节折页辊间隙和压力,+适应不同厚度书册。采用水平装订和+45+度折页方式,确保书册成型效果。

产品参数

功能骑马订、平订及折页、仅折页、平订、角订
书册尺寸最大:356*254mm,最小:120*90mm
骑订厚度4mm(约40张64gsm的标准纸张
折页厚度骑马订最大2mm
骑订距离73--290mm可调整
边角装订位置3--15mm可调整
钉线标准:0.5mm,选配:0.45mm(要在标准骑订机上安装直径0.4-0.6mm的钉线
生产速度4500 套/时
电压/频率单相 220V,50/60Hz
机器规格1625(W)x810(D)x1250(H)mm
数码供纸模块速度≥25000张/小时(A3),≥45000张/小时(A4)
数码供纸模块速度≥25000张/小时(A3),≥45000张/小时(A4)
数码供纸内页进纸台容量≥620 mm;纸张克重 52-157gsm
数码供纸封面供纸容量≥200 mm,纸张克重 64-350gsm
数码供纸模块纸张尺寸≥356mm*610 mm
装订尺寸调整自动调节装订尺寸
装订尺寸纸张长度:180mm-508mm 纸张宽度:120mm-356mm。
调节范围73mm-290mm
前口裁切范围2mm-20mm
