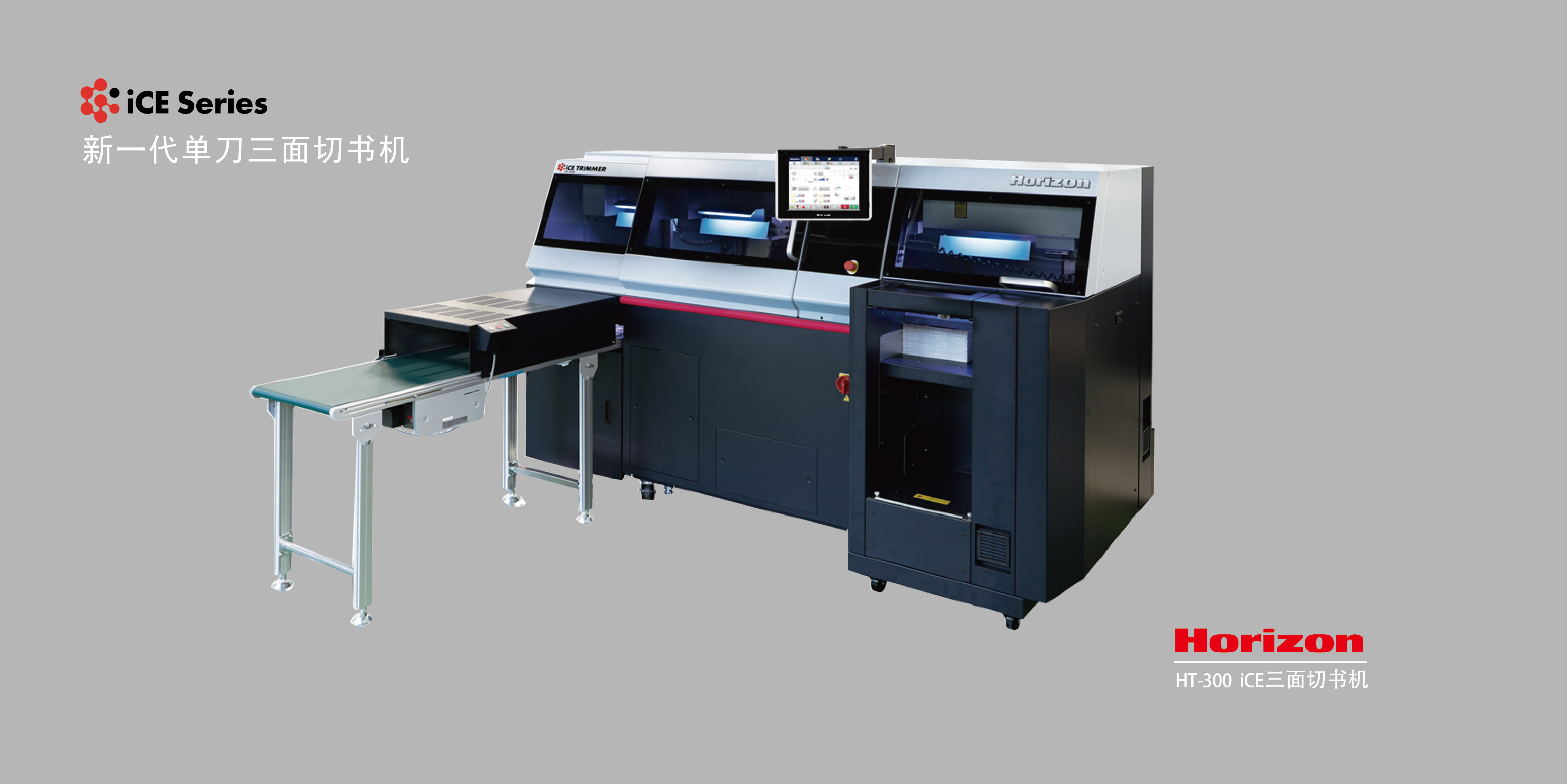

Horizon HT-300三面切书机

HT-300是一款全自动设置的单刀三面切书机。最大生产速度为每小时300的周期。先进的自动化和精确的新功能(例如自动书本厚度测使用,Horizon胶订管理系统管理您的装订工序和工作台角度调节),可实现精准、整洁的裁切。Horizon的新一代装订控制系统iCE LINK(使用云技术)可实现从上游到到印后的自动化工作流程,提高生产效率。

节约劳动力:HT-300可与Horizon无线胶订机连线使用,以提高生产力并降低人工成本。灵活应用:勒口封面裁切和边角裁切是标准功能。这些功能大大提高了产品增值的可能性。生产状况识别:HT-300上的LED指示灯可转换不同颜色,可通过颜色一目了然地识别出机器的操作状态,当安全盖打开时,这些灯为白色。指示灯的颜色可以从触摸屏面板上进行选择。

产品亮点

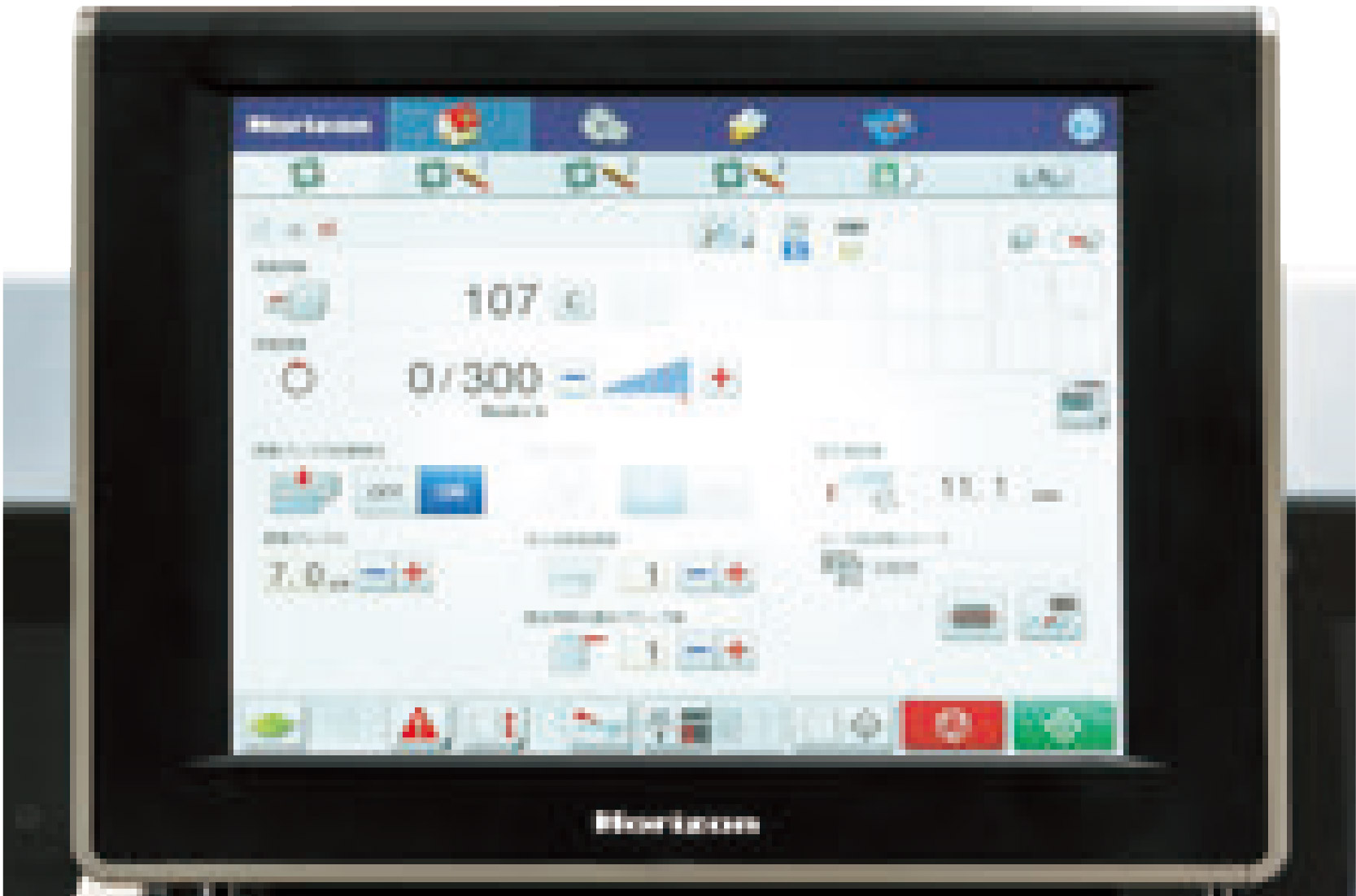

  • 触摸显示屏

    12.1英寸彩色触摸屏图标式设计,操作简单。可在触摸屏上进行设置和操作。最多可存储999个作业设置,可用于重复作业,特殊应用或作业中段。

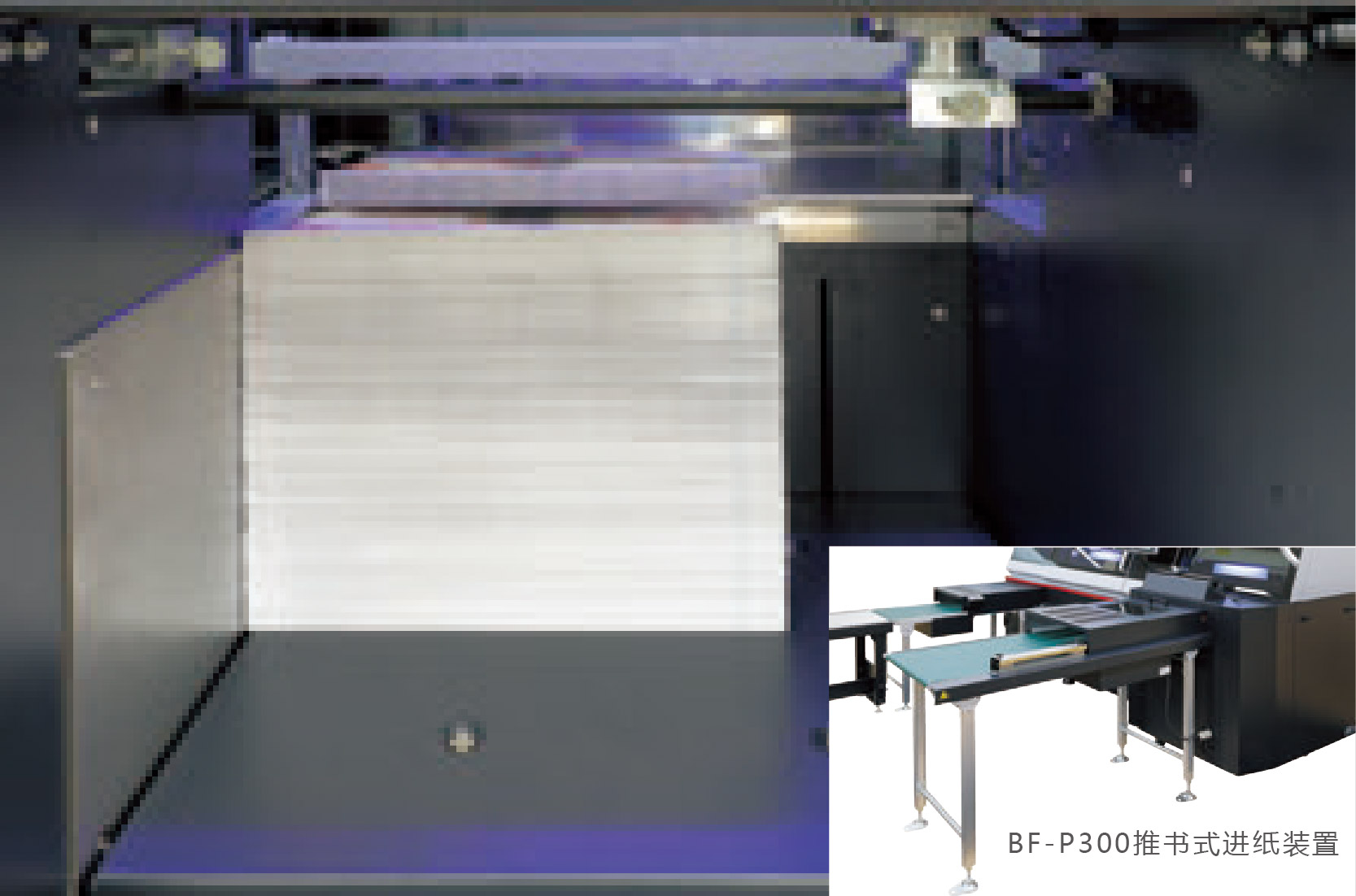

  • 进纸装置(可选)

    BF-S300吸气式进纸装置 进纸台最大可容纳300mm的纸堆可通过吸气式进纸装置实现高效进纸,无需特别调整即可处理各类书本。选配读取器BR-C300(支持1D和2D)可通过条形码自动进行设置。 BF-P300推书式进纸装置 最大可传送51mm/20的纸堆。(当将5本书堆放在一堆上时,每小时可生产1500本书)。BF-P300可作为离线进纸装置。标配的读码器(支持1D和2D),可通过条形码自动进行设置。

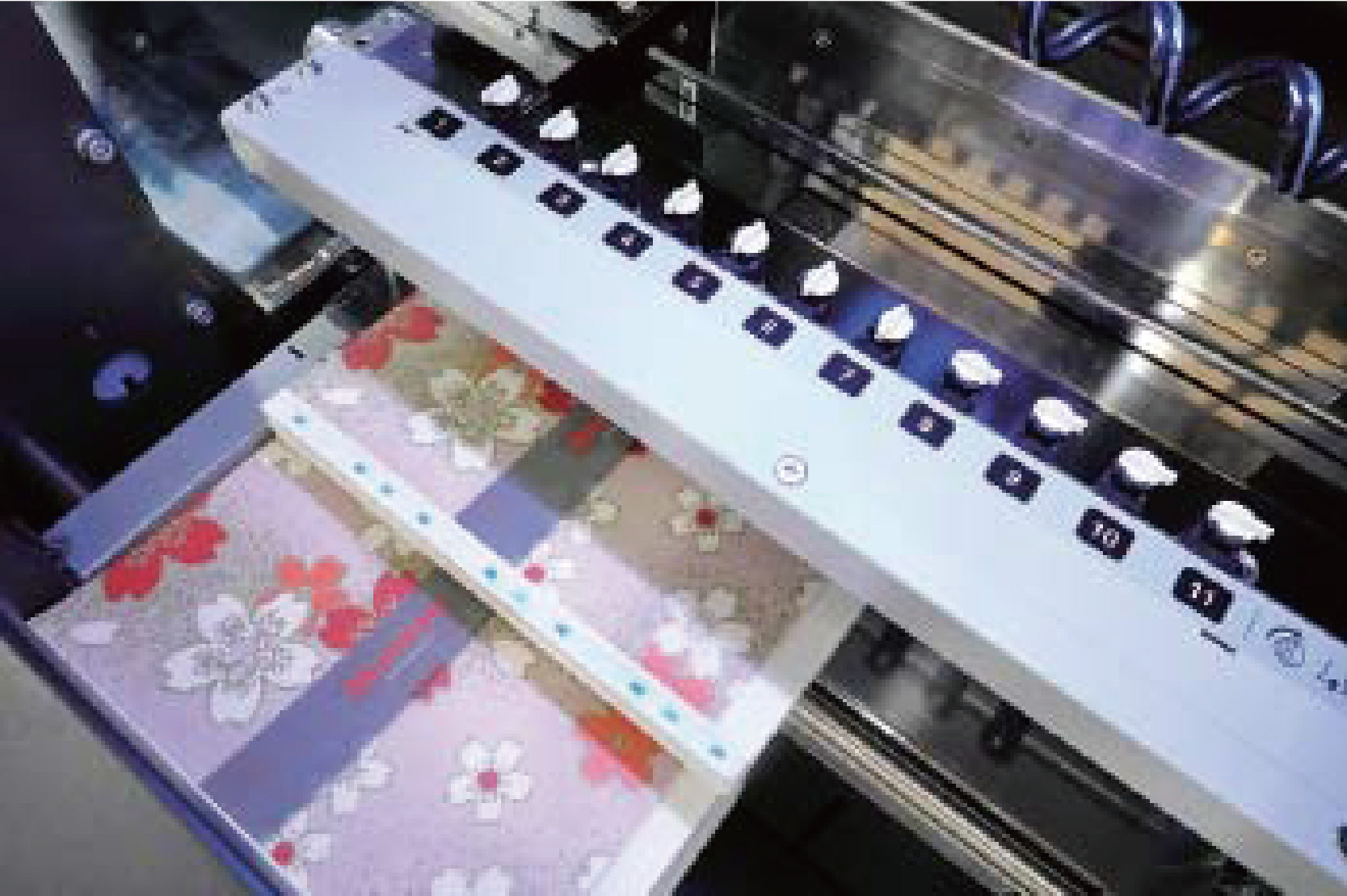

  • 进纸

    平稳的表面处理和坚固的咬纸装置,可顺畅地传送各类书本,且不会留下任何痕迹,从而保证了高质量书本生产。

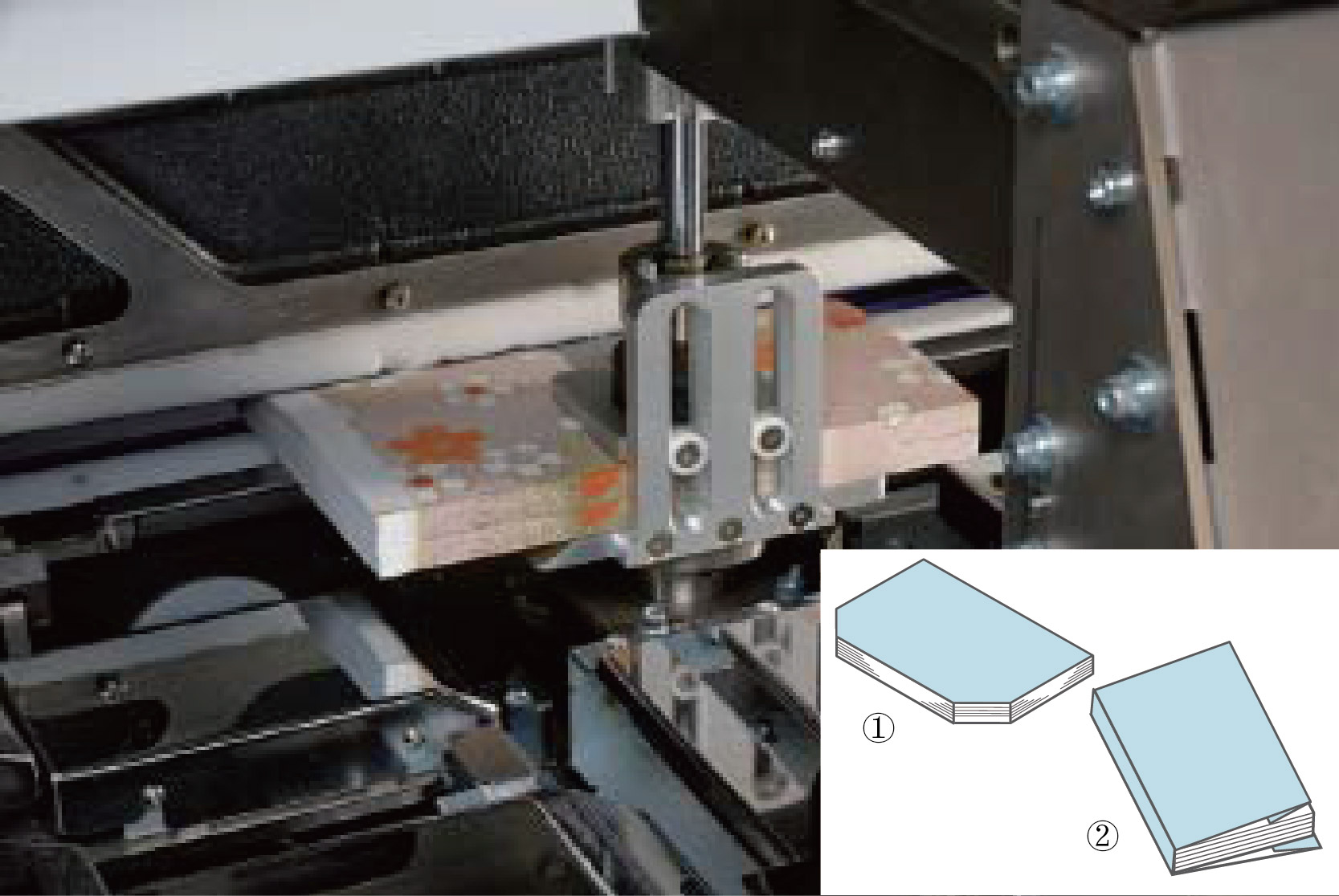

  • 裁切

    牢固的裁切装置和伺服电机驱动的可旋转裁切台,可实现清晰,准确的裁切质量,可更改切刀的裁切方向,以确保切刀始终从书脊向到前书口方向裁切,以最大程度地减少开裂的可能性。 ①边角裁切 可任意角度裁切书本的前书口,裁切部分的旋转工作台可进行各种形状的加工。 ②勒口封面裁切 勒口书本的前书口可通过标配的勒口封面套件进行裁切。

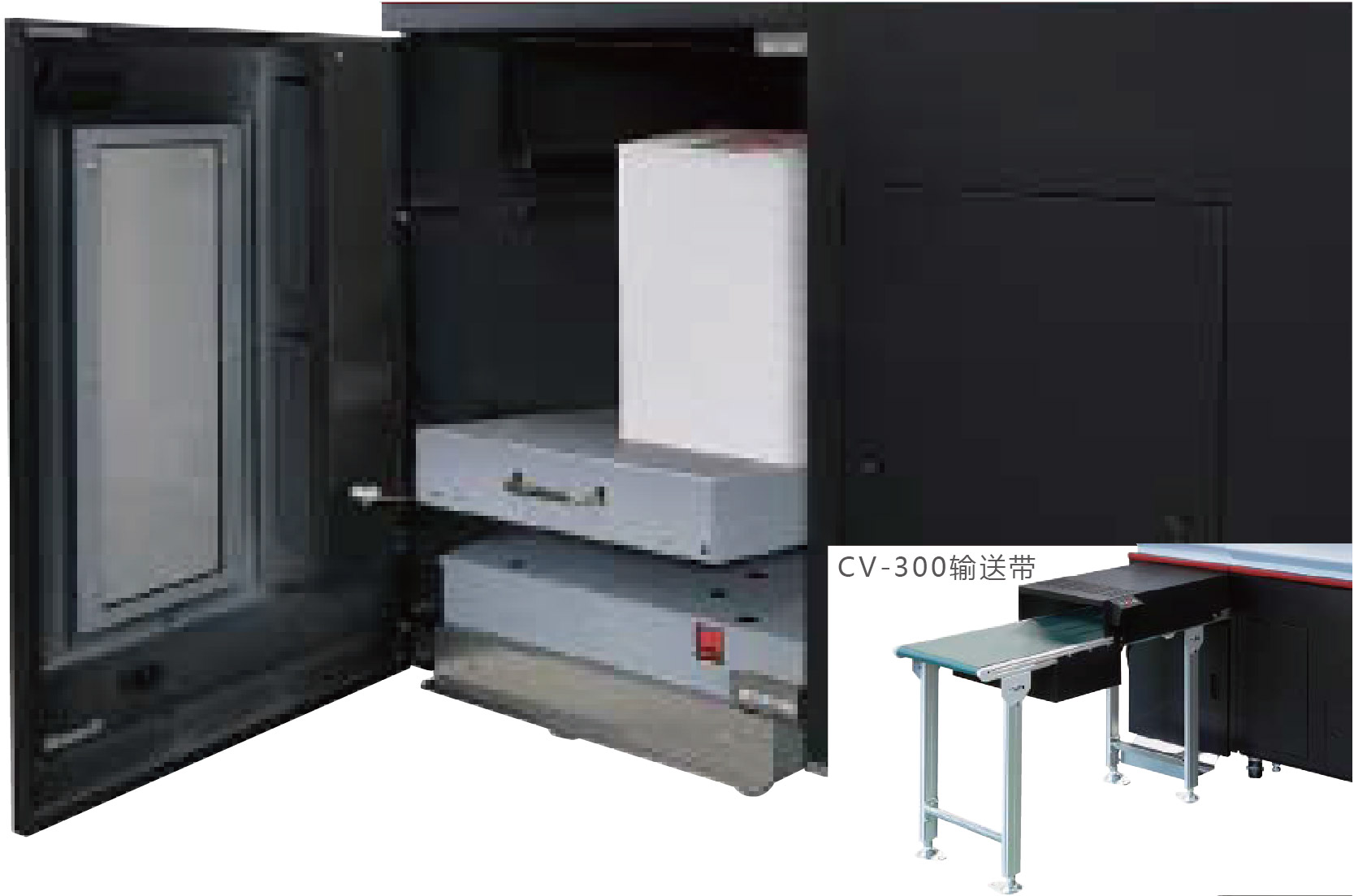

  • 收纸单元

    收纸堆积器 成品书本堆积在收纸堆积器上,收纸堆积器最多可堆积300mm。 CV-300输送带 交付的书本在收纸部分堆积至102mm,以便进行卸载。

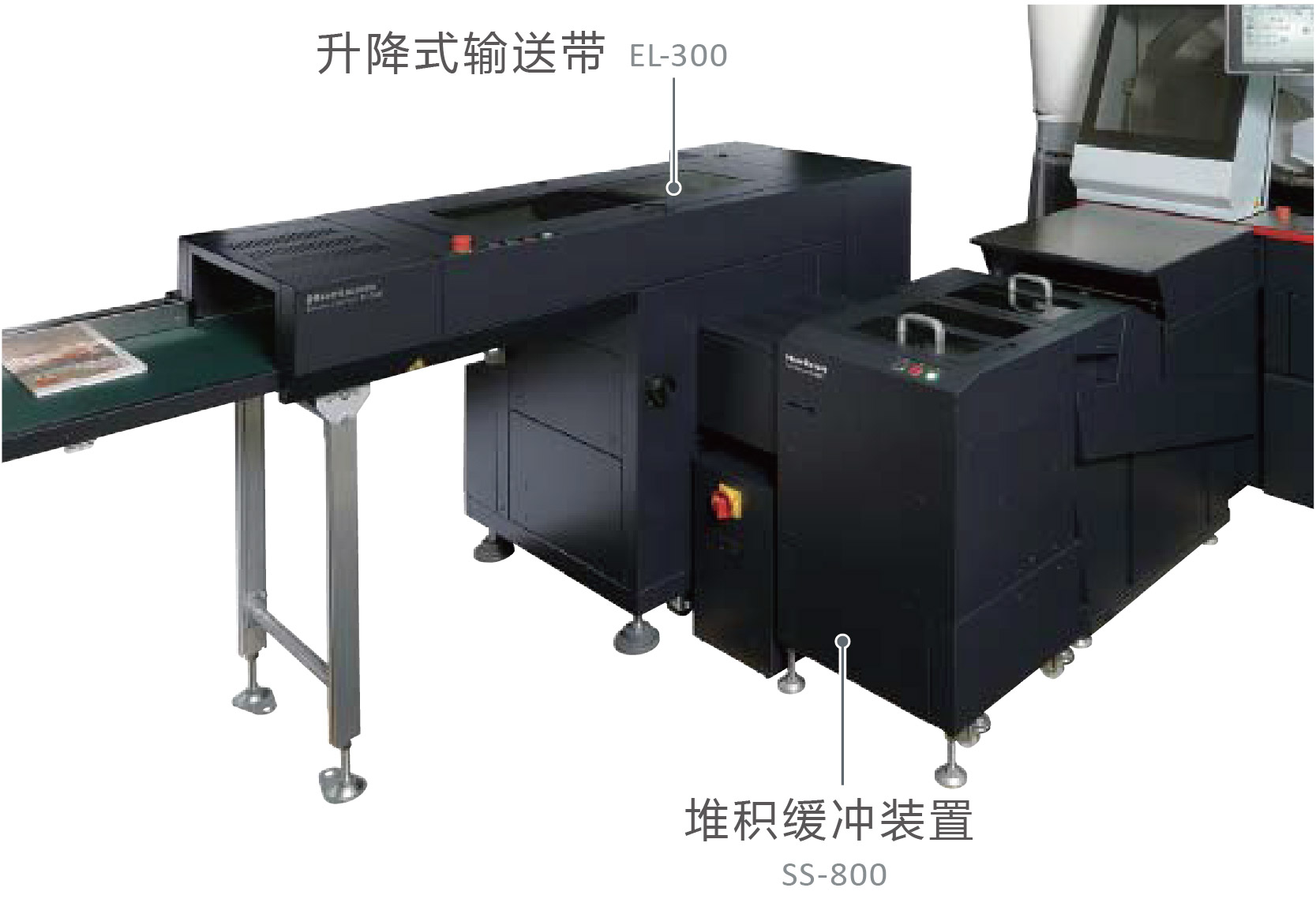

  • 连线时的连接装置

    (下述选配装置可在线连接Horizon无线胶订机BQ-500/BQ-480/BQ-470) EL-300升降式输送带: EL-300接收来自SS-800的书本,并将它们上升到HT-300的进纸的高度以进行连线生产。 SS-800堆积缓冲装置:SS-800将堆积胶订好的书本(最大堆积至2”),然后将它们传送到EL-300上。 可通过HT-300的触摸屏设置书本堆积的数量等。(连接了BQ-500时也可以在BQ-500上进行设置。)

产品参数

HT-300参数
未裁切书本尺寸(书脊长度x前书口长度)标准旋转台
纵向工作台A最大350x235mm 最小277x206mm
纵向工作台B最大350x235mm 最小204x136mm
横向工作台C最大350x320mm 最小211x275mm
用于A6工作台K最大320x219mm 最小152x107mm
未裁切书本尺寸(书脊长度x前书口长度)选配工作台
横向工作台D最大350x320mm 最小180x227mm
横向工作台E最大350x235mm 最小152x212mm
纵向工作台F最大350x235mm 最小255x181mm
纵向工作台G最大350x235mm 最小208x147mm
纵向工作台H最大350x235mm 最小152x136mm
成品书本尺寸(书脊长度x前书口长度)标准旋转台
纵向工作台A最大340x230mm 最小273x204mm
纵向工作台B最大340x230mm 最小200x134mm
横向工作台C最大340x305mm 最小207x273mm
用于A6工作台K最大305x217mm 最小148x108mm
成品书本尺寸(书脊长度x前书口长度)选配工作台
横向工作台D最大305x340mm 最小176x225mm
横向工作台E最大230x340mm 最小148x210mm
纵向工作台F最大340x230mm 最小251x179mm
纵向工作台G最大340x230mm 最小204x145mm
纵向工作台H最大340x230mm 最小148x134mm
裁切宽度最大99.9mm 最小2mm 可输入“0”(无裁切时)
裁切高度最大51mm 最小1mm
书本重量(速度7或更低) -低于3kg -3kg至4kg以下,厚度30mm或更少
书本重量(速度4或更低)-4kg至5kg
封面延伸距离(当使用前书口闯纸刷)上封面:40mm或更低 下封面:3mm或更低 *请注意 当书本堆积时有所限制
使用标准配件裁切的标准尺寸A4,A4E,B5,A5,A5E,B6,A6
书本堆积高度BF-S300吸气式给纸装置:300mm
书夹系统和载入(伺服马达)1至7KN(100至700kgf或224至1573Ib)
书夹系统和载入伺服马达:1至7KN(100至700kgf或224至1573Ib)
生产速度(BF-S300吸气式给纸装置)一本书:最大每小时160至300本 多本书:每小时280至590本
电压/频率200-240V,50/60Hz(400V,经变压器降压至200V
机器规格(连接BF-S300吸气式给纸装置)2406(W) x 1280(D) x 1550(H)mm
机器规格(连接BF-P300推书式给纸装置)2406(W) x 3187(D) x 1550(H)mm *请注意不含CV-300的规格
建议的气源(压缩器电机额定输出)参考:1.5kw(3相200V,50/60Hz)
建议的气源(控制压力)0.55至0.95Mpa或79.8至137.7psi
建议的气源(最小所需压力)0.6Mpa或87psi或更多
建议的气源(最小流量)每分钟165Liters(ANR)或5.8cuf/min或更多
建议的气源类型:无油型
EL-300升降式输送器参数
未裁切书本尺寸(书脊长度*前书口长度)最大 320x320mm 最小 145x105mm
堆纸高度最大65mm 最小1mm
书本厚度最大65mm 最小1mm
生产速度最大每小时300次循环
电压/频率3相 200-240V,50/60Hz
机器规格1010(W) x 1400(D) x 1110(H)mm
机器重量305kg
SS-800堆积缓冲装置参数
未裁切书本尺寸(书脊长度*前书口长度)最大 320x320mm 最小 145x105mm
书本厚度最大65mm 最小2mm(机器可根据生产状态可生产1mm的书本)
堆纸高度最大65mm 最小1mm堆纸高度受书本厚度有所限制
生产速度最大1000次/小时(连线操作) 1350次/小时(单机操作)
电压/频率3相 200-230V,50/60Hz
机器规格(主机)475(W) x 475(D) x 890(H)mm
机器规格(电箱)470(W) x 275(D) x 465(H)mm
机器重量70kg
