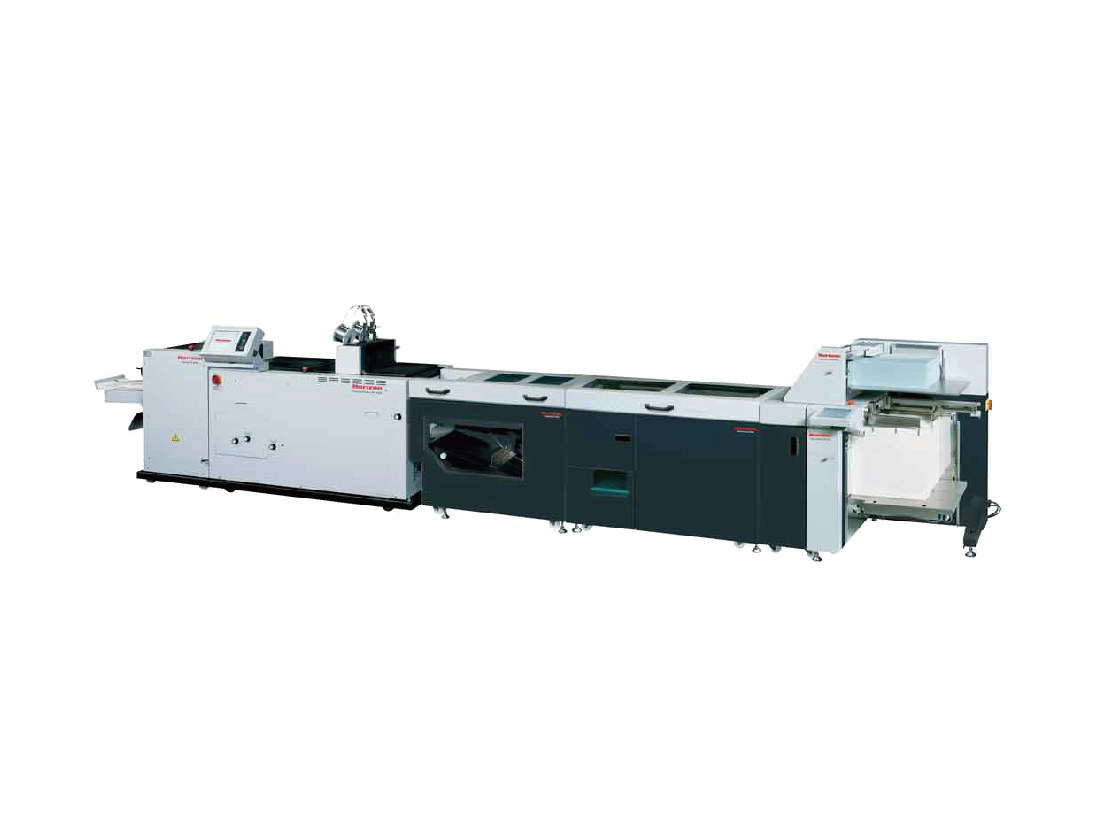

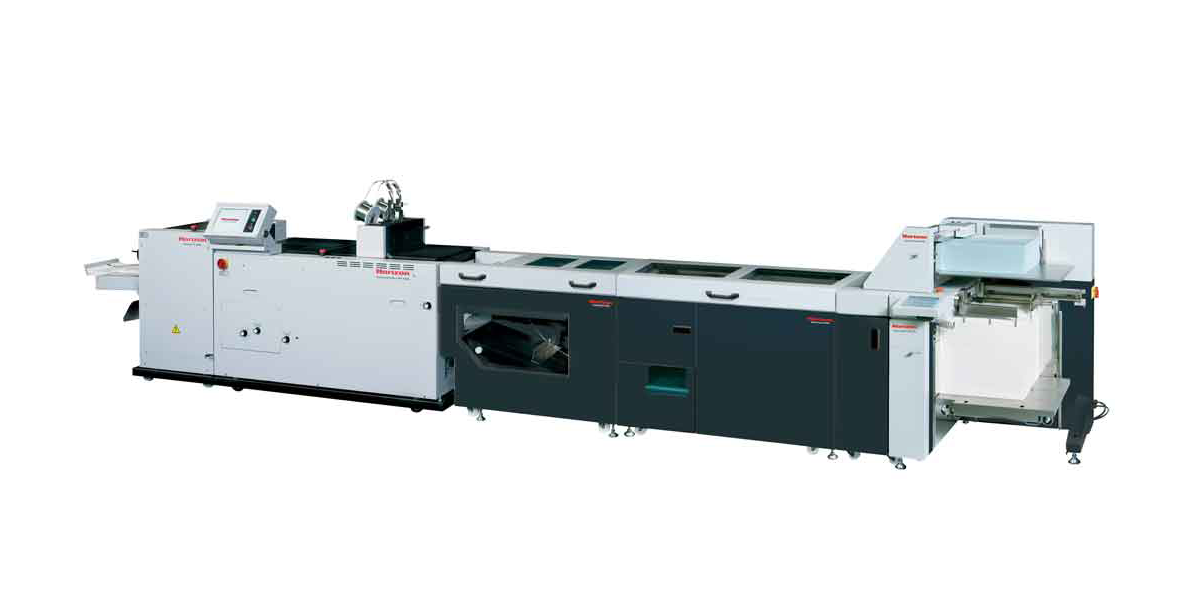

Horizon HOF-400 数码配页机

纸张裁切,压痕,打孔一体化,数字印刷纸张的高质量印后加工工序。实现数码印刷成套进纸,配备内页、封面进纸及手动进纸模块。 配页塔支持单张纸配页、折页后的书贴配页、并配有远程无线遥控器,无需人员频繁跑动,随时监测书册质量。

用于数码印刷的印后设备 - 数码印刷的纸张从HOF-400稳定的进纸到骑马钉系统里。标配的标记传感器可处理多样化纸张计数文件。用于胶印印刷的印后设备 - 可在线连接VAC系统的配页机,处理传统的胶印印刷作业。HOF-400的进纸速度为每小时25,000 张与每小时35,000张此高速给纸装置可处理多功能印刷机输出的作业。配备新型的彩色触摸屏,操作简单,直观。

产品亮点

  • 数码供纸模块

    具有标记传感器,标记传感器位置可任意放置,不影响排版。数码供纸模块为开放式送纸平台,可实时清楚进纸状态,支持紧急作业插入。

  • 数码集纸模块

    封面与内页进纸后在集纸模块高速收齐,并整本传送至订折模块,确保订折模块不降速,具有在线不停机自动排废功能。

  • 配页塔

    配页塔支持单张纸配页、折页后的书贴配页、并配有远程无线遥控器,无需人员频繁跑动,随时监测书册质量。联线塔式吸风配页收纸模块:20格双塔同时配页,采用吸风转子进纸方式并配有独立气泵,收纸模块采用36厘米双托盘,可左右错开收纸或直立收纸,具有在线不停机自动排废功能。

  • 订折模块

    通过彩色触摸屏自动完成作业设置,双向控制配页模块及裁切模块,图形动画导航模式。采用水平装订和 45 度折页方式,确保书册成型效果。联线书册裁切模块:与订折模块无缝衔接,实现书册前口裁切,裁切方式为书册订折后,再完成前口,确保成品准确。

  • 切刀

    采用伺服马达驱动,确保高速的同时提供精确的裁切。切刀刀尾带有吹风,可将纸屑吸到纸屑箱,保证裁切区域的清洁,提高裁刀寿命,成品托盘具有预置成品堆叠区分功能,操作人员可以任意设定数量、方便计数打包。

产品参数

纸张尺寸最大:356*610mm,最小:203*203mm
纸张重量范围52-157gsm(内页),64-350gsm(封面)
裁切宽度最大:25.4mm,最小:3mm
压痕装置一套橡胶辊和冲孔装置
生产速度≥25000张A3/小时,≥45000张A4/小时
进纸托盘纸张堆纸高度最大:620mm
电压/频率3相,380V,50Hz

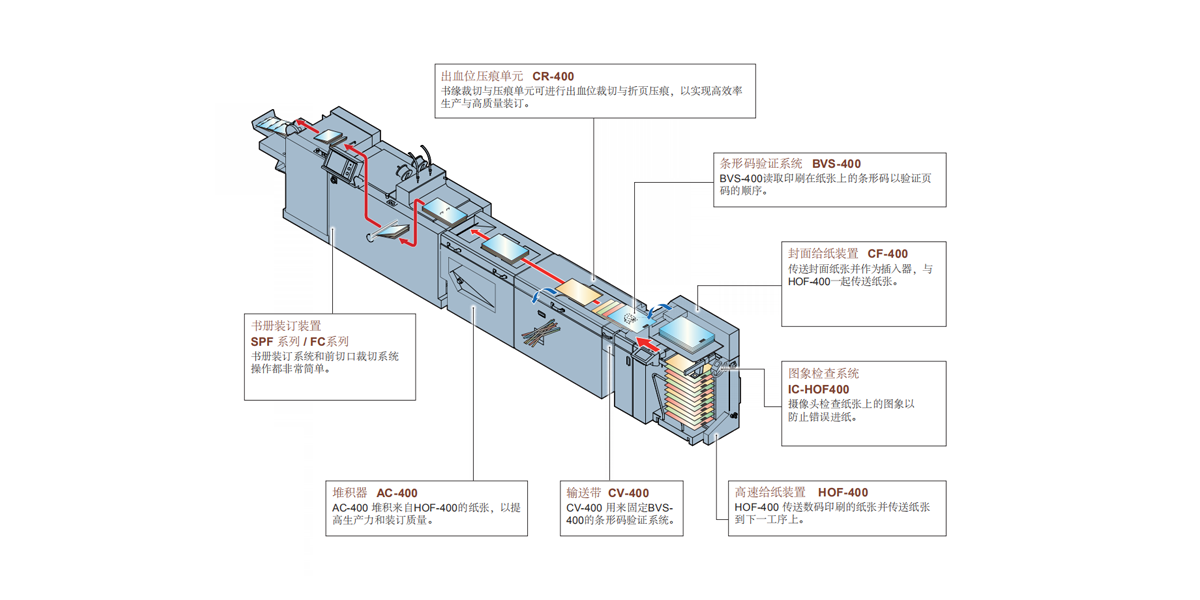

(HOF-400)机器规格960(W)x740(D)x936(H)mm 风箱:553(W)x305(D)x350(H)mm
(CF-400)机器规格进纸部分:1060(W)x640(D)x330(H)mm
(CR-400)机器规格1294(W)x852(D)x910(H)mm
(CV-400)机器规格175(W)x675(D)x440(H)mm
(AC-400)机器规格1074(W)x655(D)x910(H)mm
装订方式骑马订、平订及折页、仅折页、平订、角订
供纸台容量≥620 mm(内页),≥200 mm(封面)
纸张尺寸≥356mm*610 mm
配页速度≥9900套/小时
装订尺寸调整自动调节装订尺寸、大幅度提高生产效率
订折速度4500 套/时
装订尺寸纸张长度:180mm-508mm 纸张宽度:120mm-356mm
订折厚度≥4mm
调节范围73mm-290mm
前口裁切宽度2mm-20mm
裁切厚度≥4mm
裁切速度≥4500册/小时
调节根据纸张厚度,自动调节折页辊间隙和压力, 适应不同厚度书册
Horizon HOF-400 数码配页机

彩页

下载

相关产品

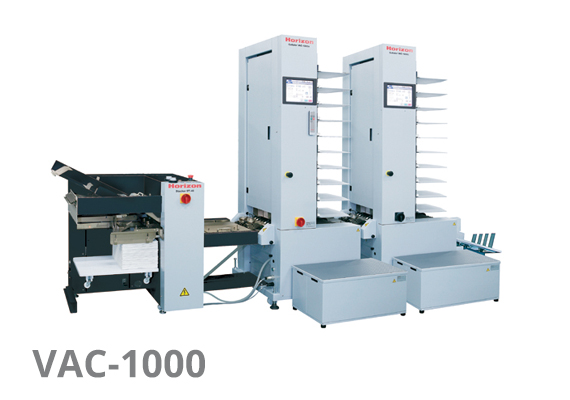

Horizon VAC-1000 系列配页机

VAC-1000是一款10料仓旋转吸气式给纸配页机,在市场居领先地位。可扩展为6机组,形成60个给纸料仓配页系统。系统配有便于操作的触摸屏和遥控操作器,配页效率极高。

了解详情 >>

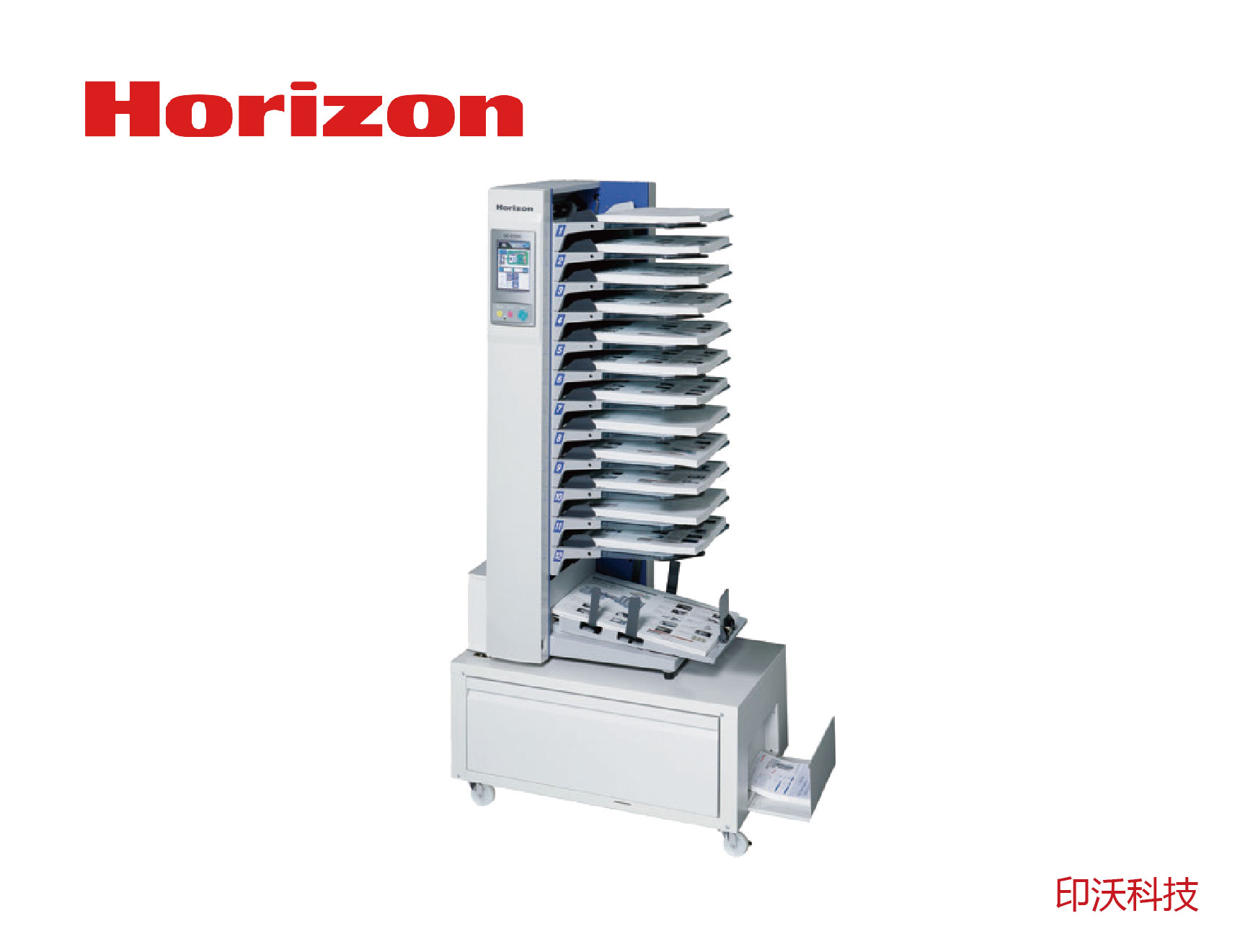

Horizon QC-S1000 配页机

QC-S1000自动塔式配页机采用摩擦轮居中给纸系统,可拓展到3塔联机使用,组成高生产力的30料仓的配页系统,配备5.7寸彩色LED触摸屏,操作更简单,更容易,几乎所有的操作和程序设置都可通过此触摸屏来完成。配备大容量收纸盘,可容纳高为75mm的配页。

了解详情 >>

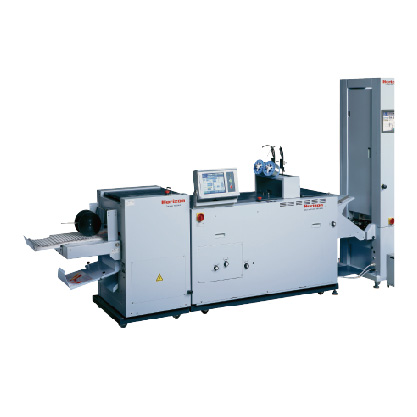

Horizon QC-S1200配订折切系统
